OXYDIUM  : Console numérique programmable pour satellites MAF60 serie II

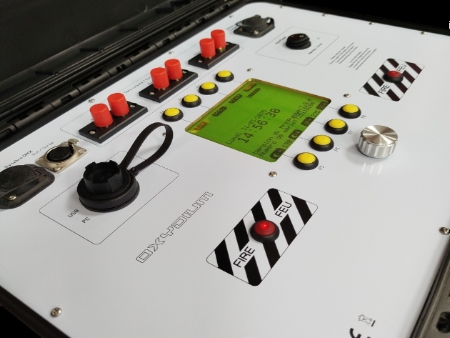

La console OXYDIUM est destinée à piloter les satellites MAF60SII. La console OXYDIUM possède plusieurs modes de fonctionnement : Le tir manuel, le tir semi-automatique et automatique, le tir automatique synchronisé avec un fichier musical MP3 ou WAVE (avec le logiciel OXYDIUM PYROMUSICAL CREATOR via un PC), le tir avec assistance à la synchronisation DMX.

L'Oxydium est pourvu d'un généreux écran LCD rétroéclairé, de chronomètres, de boutons de tir lumineux, d'une entrée USB pour la connecter à un ordinateur PC sous environnement windows, de 3 sorties numériques de pilotage de satellites MAF60 serie II (avec jusqu'à 5 satellites par sortie), de 8 touches interactives, de 4 voies de secours paramétrables...



Possibilité de créer ses programmes directement sur la console, mais aussi très simplement sur un ordinateur avec le logiciel "Oxydium Suite". Logiciel de programmation Oxydium Suite (pour PC sous windows uniquement) et cordon USB fournis. Rapide avec une cadence de 0.1 seconde entre deux tirs.







 Console OXYDIUM



 Satellite 60 lignes



     Cliquez sur les images pour les agrandir


Télécharger la documentation (Fr)

Download documentation (English)

Télécharger le mode d'emploi (Fr)

Download User's manual (English)

Principe de fonctionnement avec plusieurs satellites

Télécharger le logiciel Oxydium Suite (version 3.6 du 15/04/2016)




L'OXYDIUM est disponible en deux configurations :

- Console Oxydium + cordon USB + 1 chargeur de batterie, sous la référence OXYDIUM : 1495 € ht

ou

- Idem mais avec un satellite MAF60 serie II (console Oxydium + cordon USB + 1 chargeur de batterie + 1 satellite MAF60sII) sous la référence KITMA60SIIOXY : 2750 € ht

Le satellite 60 lignes MAF60sII supplémentaire seul* : 1380€ ht.

 *sans cordon ni chargeur (car déjà présents dans les kits, possibilité de les rajouter au détail)

Caractéristiques prinicpales de l'OXYDIUM :

  • Type : Système programmable pour le tir de spectacles pyrotechniques
  • Tir manuel avec incrémentation ascendante ou sélection par molette (temps minimal entre deux tirs manuels : 0.5 sec)
  • Tir mixte manuel/automatique (possibilité de laisser des lignes intermédiaires en mode manuel)
  • Tir totalement automatique (il suffit de donner le top départ pour lancer l'exécution du programme)
  • Tir de séquences programmées avec assistance de synchronisation DMX.
  • Tir en mode pyro-musical à partir d'un PC et via USB avec le logiciel Oxydium Pyromusical Creator (vendu séparément)
  • Fonction Pause lors d'un tir automatique (avec annulation du reliquat de temps pour le tir la ligne suivante)
  • Programmable directement sur la console, ou bien à partir d'un PC (via USB)
  • Logiciel de programmation standard OXYDIUM SUITE pour PC & cordon USB fournis
  • Résolution de la programmation au 1/10eme de seconde
  • Temps minimal entre deux tirs automatiques programmés avec Oxydium Suite : 0.1 seconde
  • Mémoire interne non volatile de 4 programmes
  • Emission de balise automatique de test de communication avec les satellites MAF60 serie II
  • Chronomètre temps partiel, total, rebours
  • Affectation libre des 4 lignes de secours
  • 8 touches de fonctions interactives
  • Gère jusqu'à 600 lignes différentes (en l'associant à 10 satellites MAF60 serie II)
  • Validation du mode tir sécurisée par entrée d'un code personnel à 4 chiffres
  • 3 modems de sortie numérique de communication vers les satellites (avec jusqu'à 5 satellites par modem)
  • Possibilité de surveiller l'état des satellites (lignes, connexions...) directement depuis la console Oxydium
  • 2 boutons de tir lumineux
  • Ecran LCD rétroéclairé
  • Indicateur de niveau charge de batterie
  • Alimentation par batterie rechargeable intégrée 12V 2.3Ah (chargeur fourni)
  • Dimensions 464x360x176mm, poids 6kg (étanchéité fermée IP65)
  • Mises à jour informatiques gratuites et illimitée
  • Garantie 2 ans pièces et main d'oeuvre
  • Fabriqué en France

Oxydium suite est présent dans la database du logiciel de simulation de feux d'artifice fwsim ©

Site officiel : FWsim , video démo : ici . L'éditeur propose une version gratuite d'essai de 3 semaines. Pour acheter ce logiciel, ou pour la version d'essai gratuite, ou bien pour tout renseignement, contacter directement FWsim (anglais ou allemand).




Caractéristiques prinicpales du satellite MAF60 serie II :

  • Type : Satellite (déport) 60 lignes
  • 11 soixantaines de travail réglables (dont une totalement adressable)
  • Tension de tir : impulsions de 70 volts par survolteur intégré avec régulation automatique du courant.
  • 60 Leds de test des résistances lignes (indique bon jusqu'à 70 ohms)
  • Clef de sécurité pour activer le mode tir
  • Voyant lumineux rouge clignotant témoin de mode tir activé
  • Voyant de réception de balise de test de communication
  • Alimentation par batterie 12 volts 3.2Ah intégrée, chargeur fourni

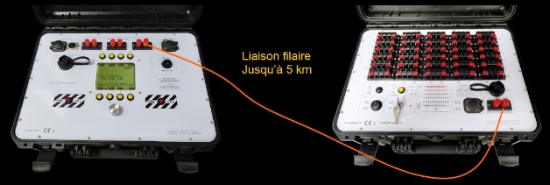

  • Liaison par fil standard entre l'Oxydium et le(s) satellite(s) jusqu'à 5 km
  • Communication numérique codée par fil
  • Connectique USB pour les éventuelles mises à jour à télécharger
  • Dimensions 464x360x176mm, poids 6.2kg (valise IP65 fermée)
  • Mises à jour informatiques gratuites et illimitées (dans les limites techniques liées au hardware)


Photographies non contractuelles

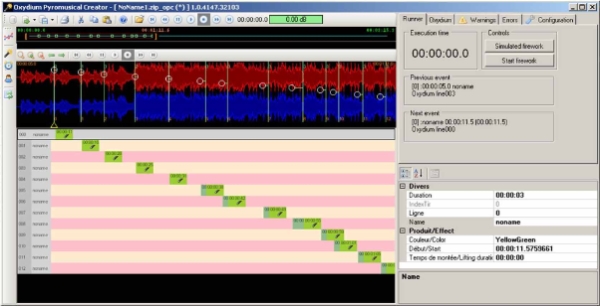

Logiciel Oxydium PyroMusical Creator (OPMC)

Logiciel de marquage de fichiers sonores MP3 et Wave pour la création de spectacles synchronisés pyro-mélodiques avec la console OXYDIUM . Simple d'utilisation : à partir du graphe timeline de votre fichier son généré par le logiciel, vous positionnez les balises correspondant aux voies à mettre à feu (temps minimal entre deux tirs 2/10eme de seconde avec OPMC). Possibilité d'intégrer des retards afin de compenser les temps de montées et d'une base de données de vos produits. Sur le lieu du spectacle, vous connectez votre PC à l'OXYDIUM à l'aide du cordon USB, et à partir du logiciel OXYDIUM PYROMUSICAL CREATOR, simultanément à la musique, les voies seront automatiquement mises à feu. Uniquement pour ordinateur PC sous windows.

  Télécharger Oxydium Pyromusical Creator   v2.3 du 08/11/12 - version démo.

Télécharger le tutoriel d'utilisation (Fr)

Download tutorial (English)

OFFERT POUR TOUT ACHAT D'UNE CONSOLE OXYDIUM !







Exemples de configurations :

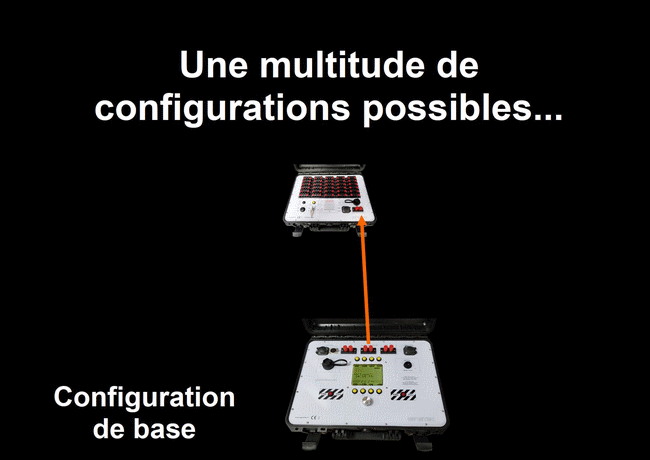

1/ Configuration de base : L'Oxydium envoie ses ordres à un seul satellite de 60 lignes (c'est le matériel que l'on retrouve sous la référence KITMAF60SIIOXY). La distance par fil peut aller jusqu'à 5 km.

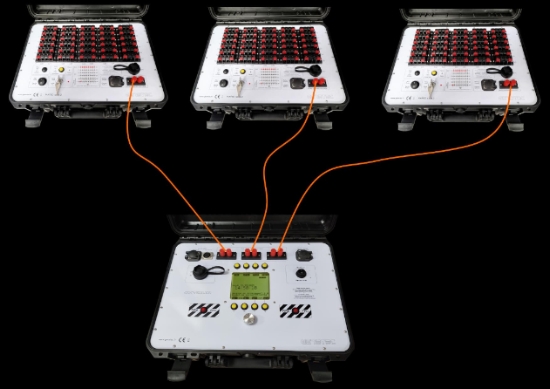

2/ Configuration avec 3 satellites : L'Oxydium envoie ses ordres à trois satellites de 60 lignes chacun.

Dans ce cas les satellites peuvent être paramétrés de plusieurs façons : Sur la même soixantaine (pour avoir un fonctionnement simultané des lignes 00 à 59). Ou bien il est possible d'en régler deux sur la même soixantaine (par exemple 00 à 59) et le troisième sur la soixantaine suivante (par exemple 60 à 119). Ou bien il est possible de régler les trois satellites sur des soixantaines différentes (le premier satellite de 00 à 59, le deuxième de 60 à 119 et le troisième de 120 à 179) pour avoir ainsi 180 lignes différentes. Il est possible de mettre jusqu'à douze satellites sur un seul Oxydium (quatre sur chaque sortie).

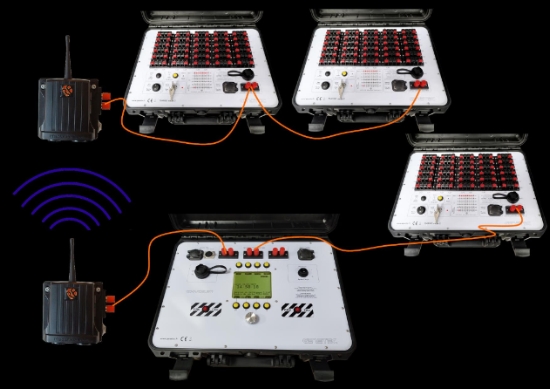

3/ Configuration avec 2 satellites pilotés par radio HF et un troisième par fil : L'Oxydium envoie ses ordres à deux satellites par liaison radio et un troisième avec un fil.

Il est possible de mettre un récepteur radio par satellite si la liaison filaire entre les satellites n'est pas possible. Il est aussi possible de mettre plusieurs satellites par récepteur.

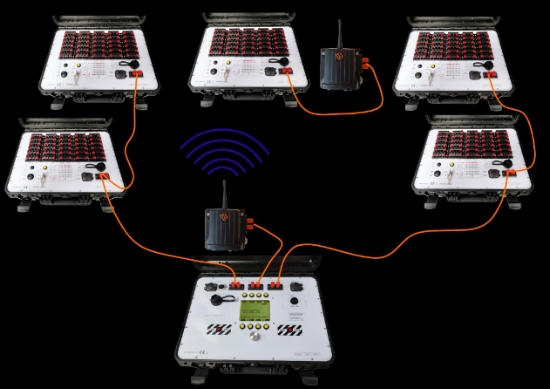

4/ Configuration avec 1 satellite piloté par radio HF et quatre satellites pilotés par fil  : L'Oxydium envoie ses ordres à un satellite par liaison radio et quatre autres par fil.

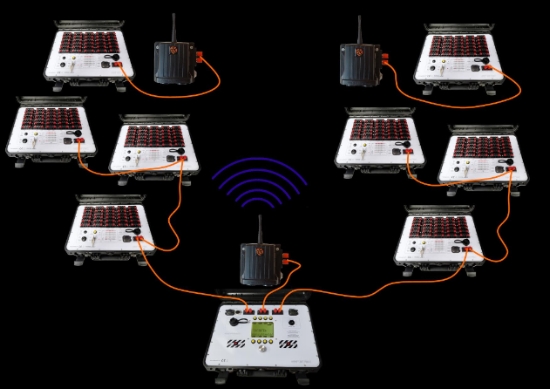

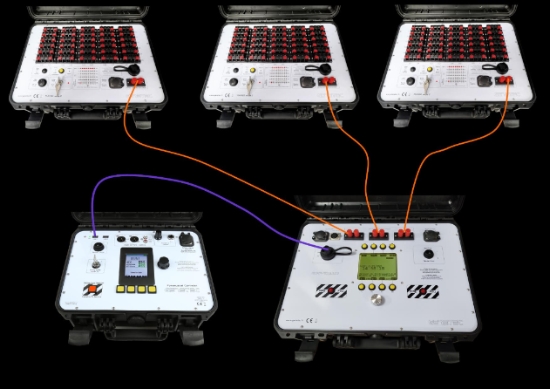

5/ Configuration avec deux satellites pilotés par radio HF et six satellites pilotés par fil  : L'Oxydium envoie ses ordres à deux satellites par liaison radio indépendantes et six autres par fil.

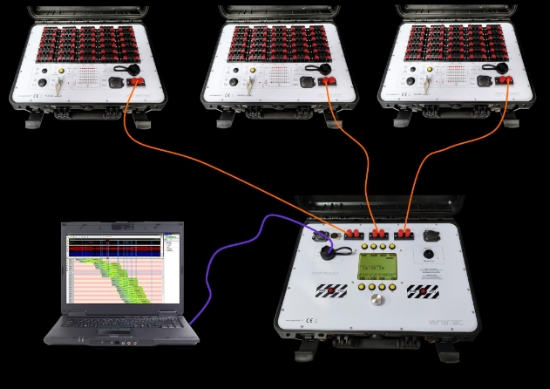

6/ Configuration avec 3 satellites et ordinateur : Un ordinateur avec le logiciel Oxydium Pyromusical Creator pilote l'Oxydium qui, lui, envoie ses ordres à trois satellites de 60 lignes chacun.

C'est à partir d'un fichier sonore (MP3, WAVE) préalablement marqué avec des balises grâce au logiciel Oxydium Pyromusical Creator que le tir des lignes se fait automatiquement et de façon synchronisée avec la musique. Comme dans les autres exemples de configurations, il est bien entendu possible de mettre plus de satellites, de mettre une liaison radio, etc...



Accessoires pour OXYDIUM







Satellite supplémentaire seul* pour MAF60 serie II :

Identique au satellite fourni dans le kitMAF60SIIOXY serie II, ce satellite permet d'ajouter 60 lignes supplémentaires au système d'origine.

Référence : SATMAF60

 * livré sans cordon ni chargeur (déjà présents dans les kits, possibilité de les rajouter au détail)





Mini-satellites secondaires 20 lignes SAT2SAT pour satellite MAF60 :

Ensemble de 2 mini sous-satellites 20 lignes à brancher sur votre satellite principal MAF60 et ainsi diviser un satellite de 60 lignes en 3 points en déportant 40 de ses lignes. Chaque SAT2SAT est équipé d'un câble de 25m offrant ainsi une façade totale de 50m. Permet des économies de bifilaire et de temps.

Vendu sous forme de kit complet à installer* comprenant : 2 mini-satellites 20 lignes secondaires SAT2SAT (avec câble et connectique), 1 ensemble d'adaptation à intégrer dans le satellite MAF60 standard, mallette de rangement.

Afin de déporter un mini-satellitte SAT2SAT encore plus loin, une rallonge de 25m est disponible sous la référence RAL025SAT2SAT. Il est possible de mettre plusieurs rallonges à la suite pour les longueurs plus importantes.


 Télécharger le mode d'emploi (Fr)

 Télécharger la notice d'installation du kit (Fr)

 Download manual (English)

 Download installation kit procedure (English)

* lors de l'achat d'un satellite MAF60 neuf, ou à l'occasion d'une révision, nous pouvons nous charger de l'adaptation. Non compatible avec les anciens satellites encore à relais ( -> 2011, platine inox). Pour les anciens satellites ( -> 2011, platine inox) mais upgradés électroniquement, l'installation est possible, mais nécessite un retour du satellite en atelier.

Référence : SAT2SAT




plus de photos cliquez ici

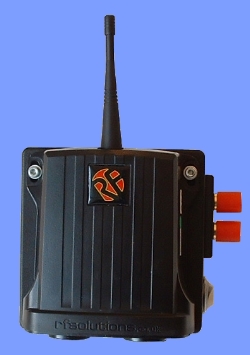

Pack radio bidirectionnel OxyRadio :



Et si la liaison filaire n'est vraiment pas possible ?... le nouveau kit radioHF bidirectionnel Oxyradio est disponible, il est destiné à remplacer les anciennes TelecoMaf60. Grâce sa fonction bidirectionnelle, il est possible de vérifier directement depuis le module de commande (et si Oxydium comme par liaison filaire aussi sur son écran LCD) les modules installés coté satellites.

Cette version 2020 est désormais aussi compatible avec la MAF60. Fréquence dans la bande ISM 869Mhz, puissance 20dbm, portée jusqu'à 1km*, il vient se substituer directement à la liaison filaire.

Ce kit HF est composé  de deux modules radio : un module maître à relier à l'Oxydium et d'un module esclave à relier au satellite MAF60SII. Un esclave peut piloter simultanément plusieurs satellites (en les reliant entre-eux par du bifilaire), ou bien, selon la nécessité, il est aussi possible de mettre un esclave par satellite. Les modules sont reconfigurables (transformation d'un maître en esclave et inversement) selon les besoins de vos configurations. La fonction bidirectionnelle autorise le retour des informations sur l'état des satellites vers l'Oxydium, ou encore le contrôle des modules esclaves directement sur le module maître. 10 leds RGB pour visualiser : le niveau réception du signal HF sur les esclaves, la présence des esclaves à partir du maître, le niveau de batterie. Fonctionne sur batterie  lithium-ion rechargeable intégrée (utilise un chargeur à sortie USB standard). Utilisable sans licence. Conforme RTTE EN300-220.

Gamme ISM 869Mhz, Puissance d'émission 20dbm (100mW). Portée 1km*. Sensibilité réception -116dbm. Dimensions : Hauteur 210mm (avec l'antenne) x 147mm. Poids 0.56kg. Destiné à être installé sur un mât (diamètre de 20 à 50mm), système fixation rapide. Le kit est livré dans une mallette de rangement pouvant recevoir jusqu'à trois modules. Garantie 2 ans pièces et main d'oeuvre.


Télécharger le mode d'emploi (Fr)

Download Manual (English)

Téléchargement Oxyradio_Software&driver





Références :

- OXYRADIOkit (composé de 2 modules radio, cordon USB & chargeur, une valise de rangement)

- OXYRADIOmod (un module seul supplémentaire, livré sans cordon ni chargeur car déjà présents dans les kits, possibilité de les rajouter au détail)

- OXYRADIOmax430 (valise de rangement 464x360x176 seule, avec mousse 3 emplacements).


*caractéristiques données par le fabricant du module d'émission, en champ libre. Variable selon l'environnement et le placement des antennes. Non compatible avec l'ancien système radio Telecomaf60.












OxyradioKit avec un module Oxyradio supplémentaire






Opération RETROFIT électronique satellite MAF60 serie II :

Destinée aux anciens satellites MAF60 serie II sortis de 2007 à 2011 (reconnaissables à la platine en inox et au bruit caractéristique des relais internes), cette opération permet de "remettre à neuf" votre satellite en remplaçant l'intégralité de l'ancienne électronique (à relais) par l'électronique actuelle (entièrement transistorisée, avec survolteur, USB...) équipant les nouvelles versions. Pour cela nous retourner le satellite, nous le démontons, remplaçons toute l'électronique et réalisons à cette occasion une révision.

Télécharger la documentation de Upgrade Satellite MAF60 SII (Fr)

Référence : UPGRADEMAF60S





Pile 72 volts :

Pour ancienne version de satellites MAF60 serie II non équipés de survolteur. Avec un nouveau format plus compact, cette nouvelle pile 72V alcaline non rechageable est, avec ses 3Ah, plus puissante. Elle est constituée de 48 piles alcalines AA. Prévue pour l'alimentation électrique externe des MAF20, 30, 40, 60, 100, des séquenceurs SéquenCiel... Equipée de fiches "bananes" mâles 4mm à protection. Dimensions 115 x 85 x 50 mm, poids 1.2kg.

Réference : PIL72



Cordon de liaison DMX :

Pour connecter l'Oxydium à une interface DMX standard. XLR mâle 3 pts / XLR femelle 5 pts, longueur 2m.

Référence : DMXCORD

Cordon de mise à jour port USB/RJ (pour anciennes versions de MAF60sII)

Pour anciennes versions de MAF60 serie II et accssoires non encore équipés de la connectique USB. Ce cordon permet de connecter directement votre appareil de la gamme MAF60 ayant une fiche de type RJ sur le port USB de votre PC afin de réaliser les mises à jour, les adressages des satellites...

Référence : USBRJCORD





Chargeur de batterie :

Ce chargeur automatique permet de recharger les batteries des CLEOLIA, MAF60, MAF100, des Pyromatic version 30, des SéquenCiel, des anciennes tables Centauri et MAFC20... Il s'arrête automatiquement en fin de charge. Témoin led de contrôle de la recharge. S'alimente à partir du secteur 220-240V50Hz. Equipé d'une fiche XLR femelle compatible pour nos systèmes.

Référence : CHARG12XLR





Temoin de test de sortie :

Permet de contrôler très simplement les sorties de votre système de tir. Compatible avec les systèmes délivrant une tension voisine de 70V (MAF50, MAF60SII avec Booster, MAF100SII, Pyromatic V30, Centauri...). Se branche directement sur le bornier de sortie de la ligne à tester. Prévu pour un fonctionnement impulsionnel uniquement. Résistance lampe 130 ohms environ.

Vendu par lot de 10.



Réference : VISULAMP
